WPAN Bluetooth

• Réseau personnel sans fil (WPAN-WiMedia: IEEE 802.15.1)
• Communication courte portée (1, 10, 100m)
• Liaison radio 2.4 GHz (bande ISM comme le WiFI)
• But principal: élimination des câbles
• Débit nominal total: 1 Mbps
• Transport de la voix avec QdS et des donné sans QdS
• Application typiques: GSM, notebooks, casque sans fil
• Norme Bluetooth du 26 juillet 1999 v1.0A (puis V1.1 et V1.2)
• Bientôt: EDR et V2.0

Pile protocolaire

Détail

vCard/vCalendar	Couches non spécifiques à Bluetooth
AT-Commands	Modem téléphonique GSM / Oreillette
TCS BIN
SDP	Découverte des services Notion de profils
RFCOMM	Emulation de port série
L2CAP	Liaison de données Canaux logiques
Audio	CODEC PCM
RFCOMM	Emulation de port série Liaison de données Canaux logiques
Host Controller Interface	Interface entre couches basses câblées et couches hautes logicielles (RS232/USB/MMC/PCMCIA...)
LMP	Attachement/détachement supervision des liens séscurité(optionnelle)
Baseband	Synchronisation Sauts de fréquence Connexions
Bluetooth Radio	Amplification (Dé)modulation Filtrage

• FHSS: frequency Hopping Spread Spectrum (comme IEEE 802.11)
• variante AFH: Adaptative Frequency Hopping pour la norme v1.2
• 79 fréquences porteuses espacées de 1 MHz: 2.402 GHz + k MHz avec k=0...78
• Séquence de sauts: 32 slots parmi les 79
• Modulation FSK, débit nominal de 1 Mbps
• Saut de slot tous les 625 µs
• Une station maitre synchronise tous ses esclaves

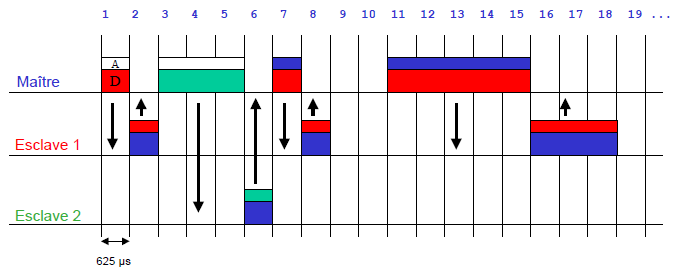

Time Division Duplex

• Paquet ACL (asynchrone) de 1, 3 et 5 slots
• Maitre: slots impairs, Esclave: slots pairs
• Communication entre le Maitre et 1 Esclave à la fois

Différentes communications offrants des QdS différentes:

2 Types de liens:

• Asynchrone: ACL (Asynchronous Connection Less) sans QdS
• Synchrone: SCO (Synchronous Connection Oriented) avec QdS

3 types de détection/correction des erreurs

• 1/3 FEC (Forward Error Correction) : tripler chaque bit émis
• 2/3 FEC: 10 bits utiles -> 15 bits émis (par un CRC sur 15 bits)
• Mode ARQ ( Automatic Request Query): CRC

ou

• Composition des 3 types
• Pas de gestion d'erreur

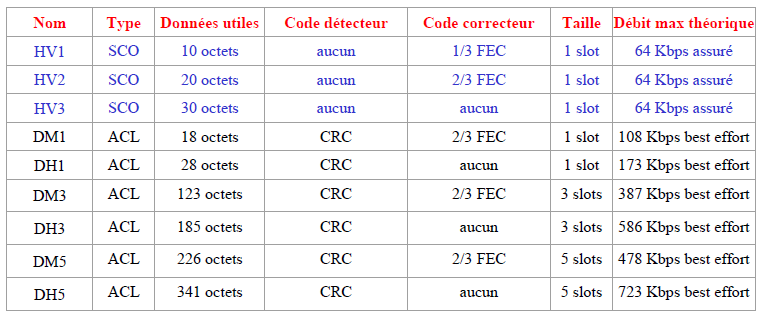

Principaux paquets
