Topologie
Chaque produit Bluetooth dispose:
- d’une horloge
- d’une adresse unique
Relation permanente Maitre - Esclave
- 1 maitre et jusqu’à 7 esclaves actifs
- l’ensemble maître-esclaves forme un petit réseau appelé « piconet »
Maitre
- Pas de produit spécifique
- Synchronise le piconet
- Gère les communications esclaves
Esclave
- Doit être le polling du maître pour communiquer
- Pas de communication direct entre esclave
Piconet
|
|
- un maître peut connecter jusqu’à 7 esclaves actifs ou 255 inactifs par piconet
- Chaque piconet a un débit maximum de 1 Mbps
- Tous les dispositifs d'un piconet suivent la même fréquence déterminée par:
- l'horloge du maître
- l'adresse du maître
|

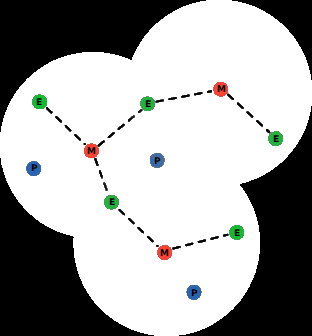

Scatternet
|
|
- Les dispositifs Bluetooth peuvent participer simultanément à plusieurs Piconets pour former une topologie complexe appelée « scatternet »
- Les piconets peuvent s’interconnecter via des esclaves ponts
- Plusieurs piconets peuvent co-exister au même endroit car ils utilisent une séquence de saut de fréquence différente basée sur l'adresse du maître du piconet
- Le débit local est ainsi augmenté
- Pour supporter la transmission de données entre piconets, un mécanisme de routage doit être implémenté.
|

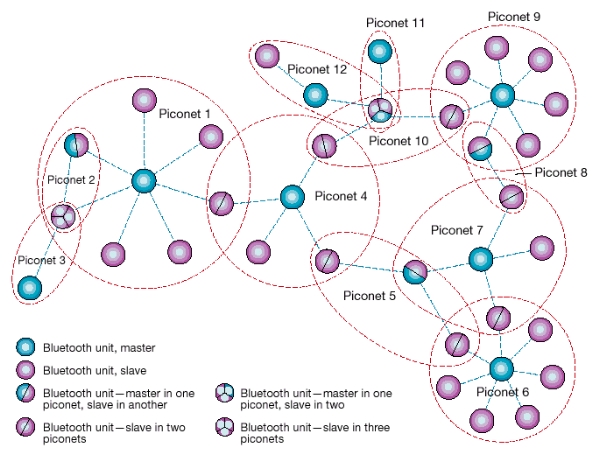

- Les scatternets peuvent créer une topologie complexe:
